REINCARNATION

도시의 세 가지 문제

대기오염, 부족한 충전 거점, 협소한 주차 공간을 각각이 아닌 하나의 문제로 보았습니다.

폐플라스틱에서 수소로

버려진 플라스틱을 광촉매 공정으로 수소로 전환하고, 이 수소를 공유 모빌리티의 연료로 씁니다. 차체 역시 업사이클한 플라스틱을 3D 프린팅해 만드는 방향을 제안합니다.

설계 조건

네 가지를 기준으로 세우고, 이후의 형태 결정을 이 기준으로 검토했습니다.

• 좁은 도시에서 작게 점유한다협소한 주차 공간 → 2,550 × 1,600 mm 안에 1인 공간
• 작은 차체에서도 타고 내리기 쉽다대시보드가 앞으로 밀려 승하차 공간 확보
• 충전을 기다리지 않는다부족한 충전 거점 → 카트리지만 바꾸는 방식
• 폐기물이 에너지의 출발점이 된다폐플라스틱 수거 → 수소 전환 → 다시 이동

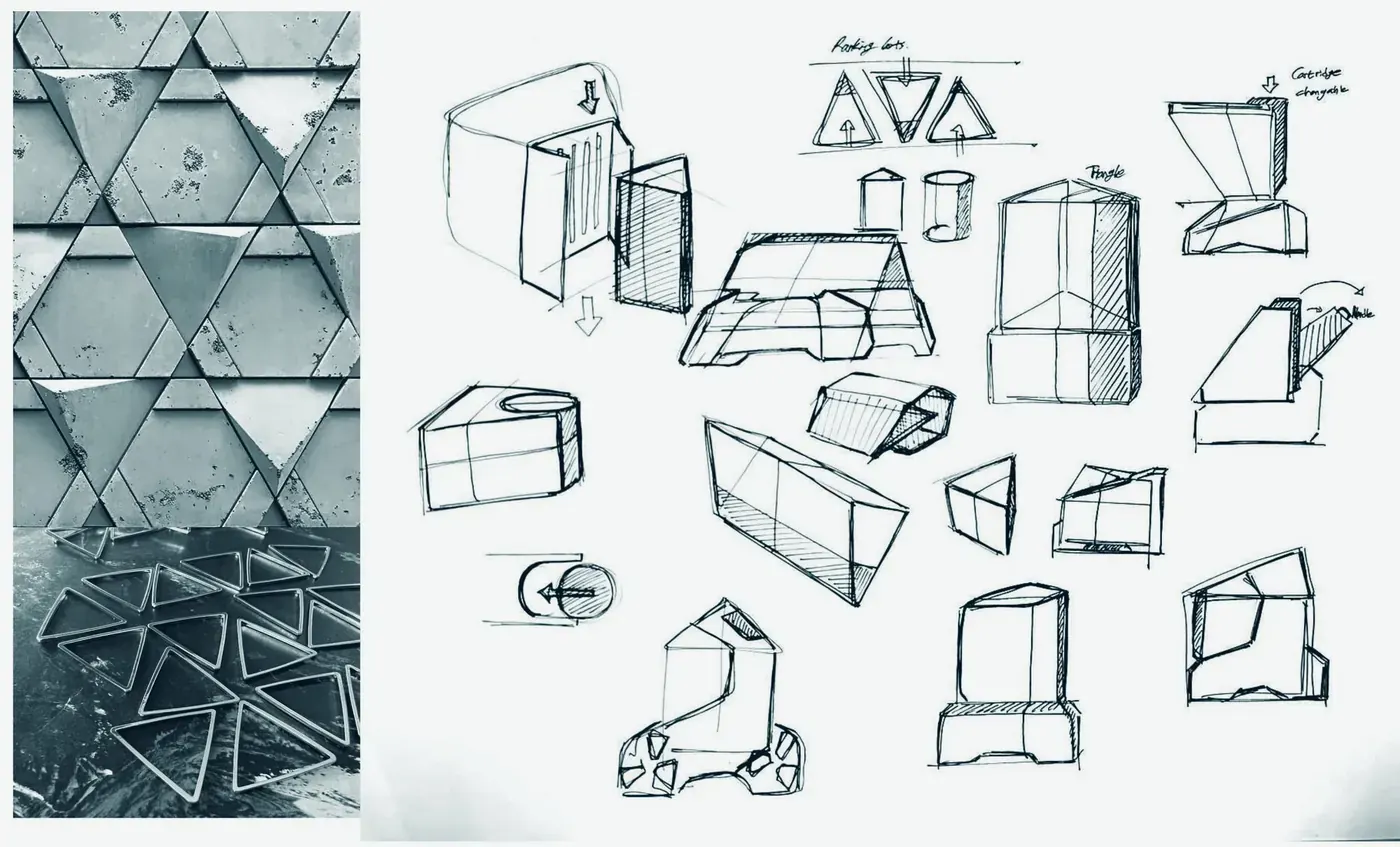

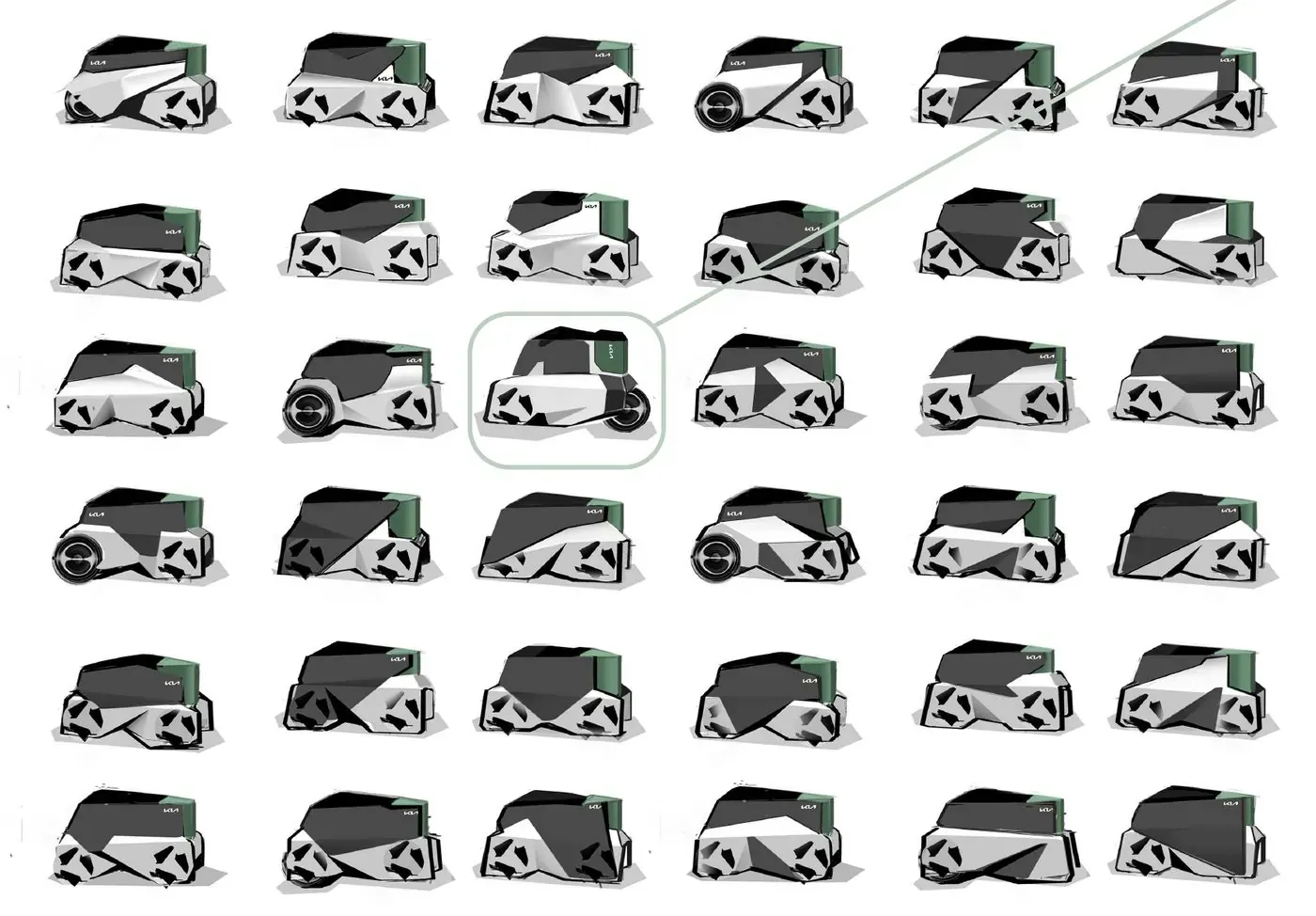

왜 삼각형인가

패키지와 스케일

Alias 정투상 측면도에 주요 치수와 성인 남성 인체 모형(약 175 cm)을 같은 축척으로 겹쳤습니다. 작은 차체 안에서 한 사람의 공간과 자세를 검토하는 기준입니다.

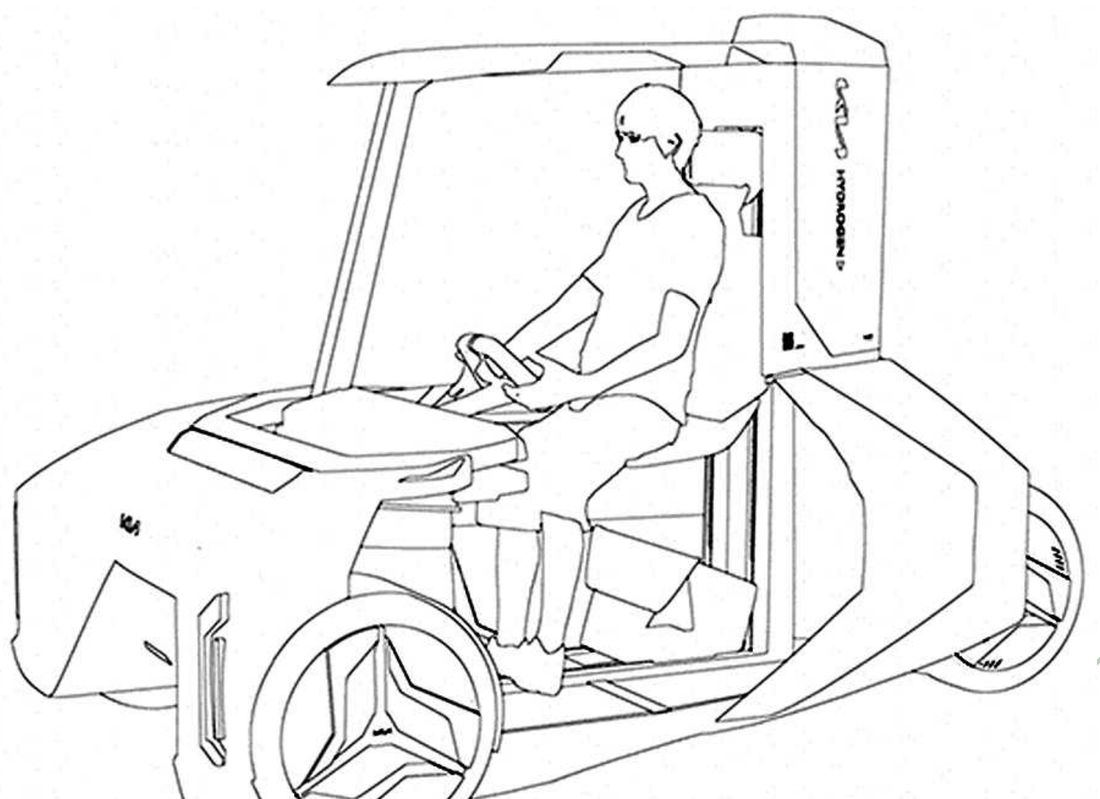

• 입식 모드전고 1,710 mm 안에서 엉덩이를 시트에 기대는 자세로 설계했습니다. 아래 탑승 모드 선화를 참고하세요.

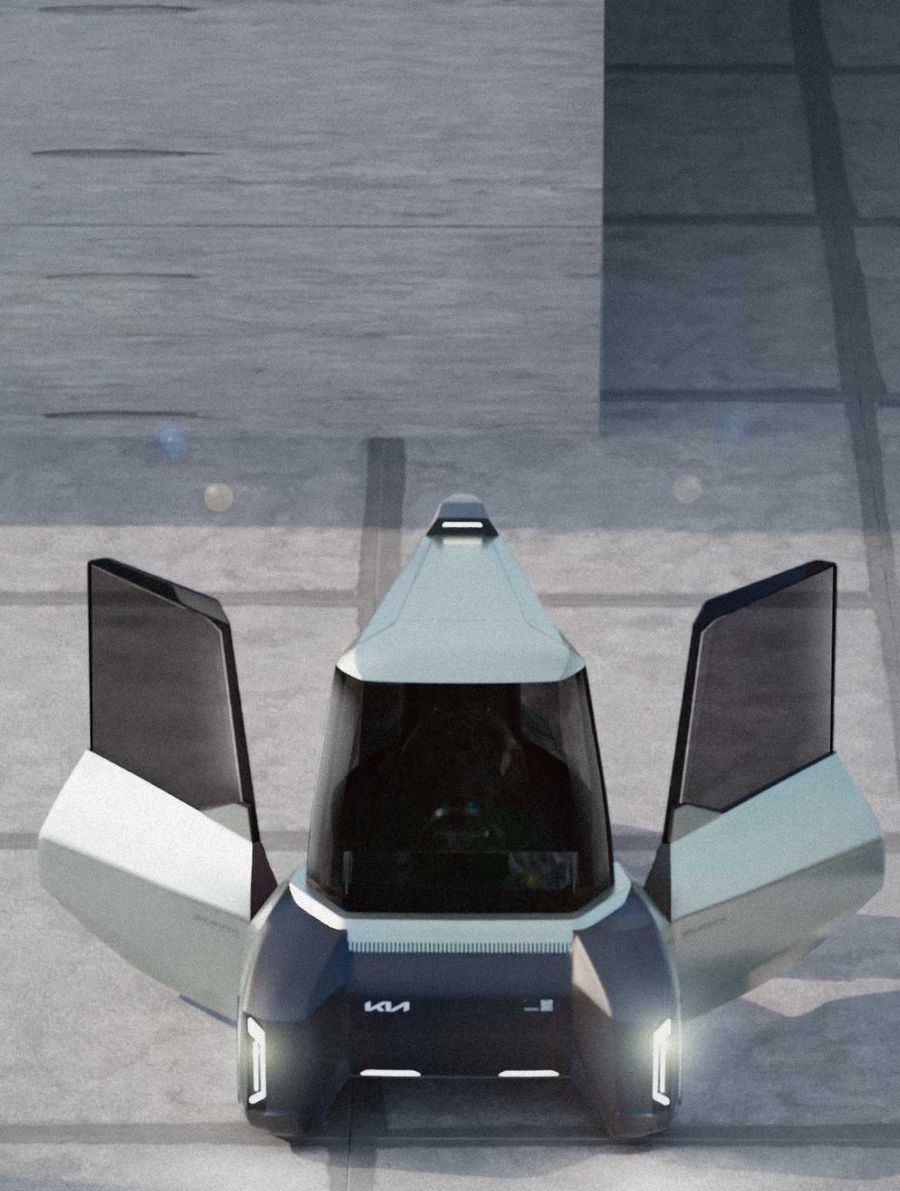

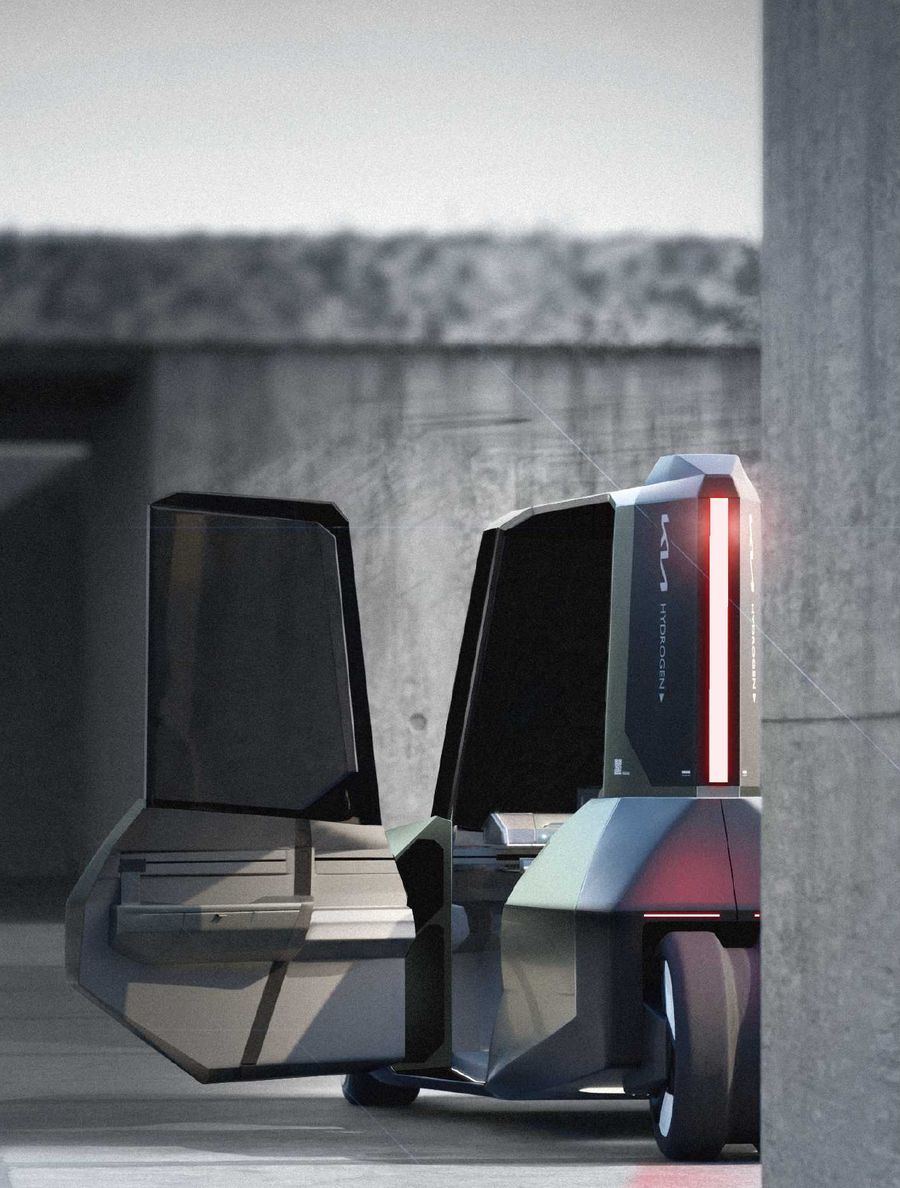

• 승하차대시보드가 앞으로 밀려 다리 공간을 만들고, 양쪽 도어가 크게 열립니다.
• 검증할 부분머리 공간과 손이 닿는 범위는 실물 크기 목업으로 측정해야 합니다(후속 검증 과제 · 인체공학).

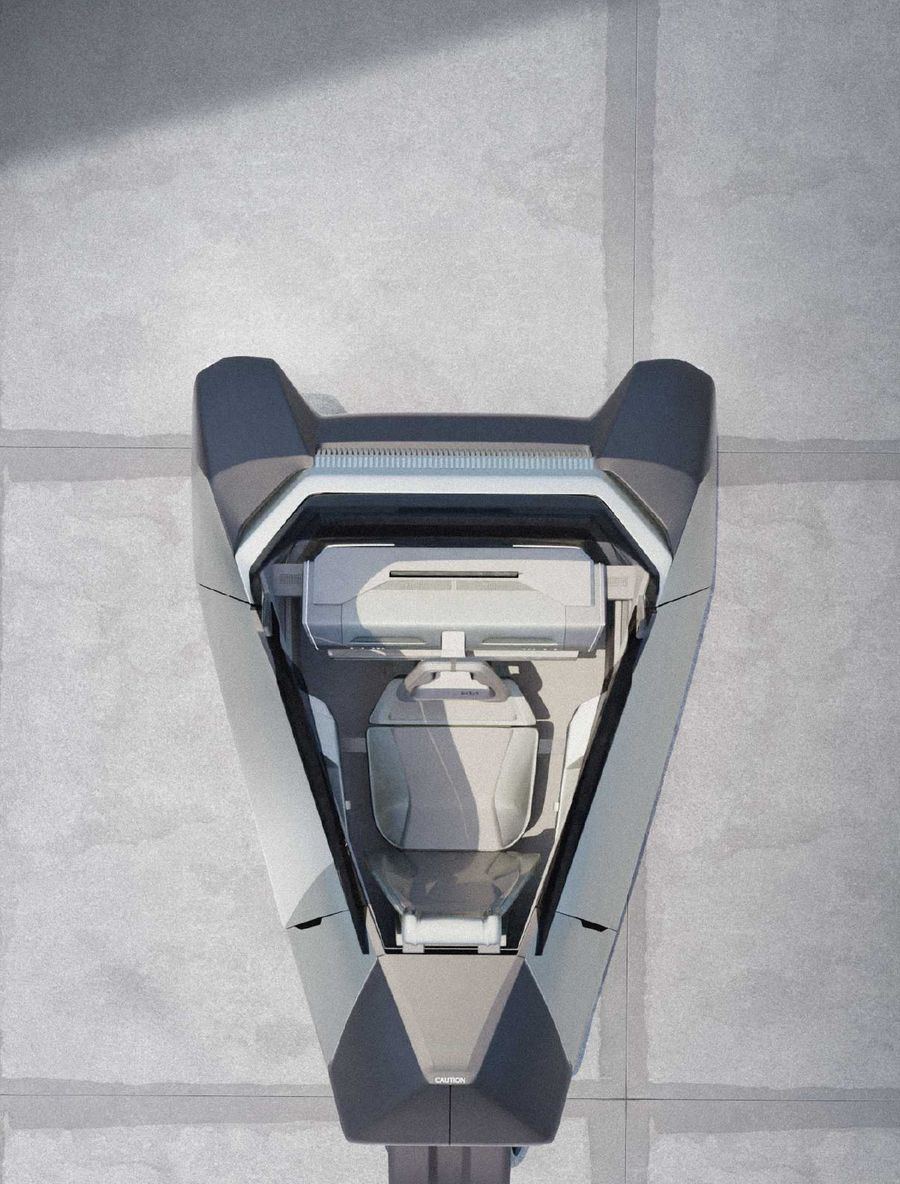

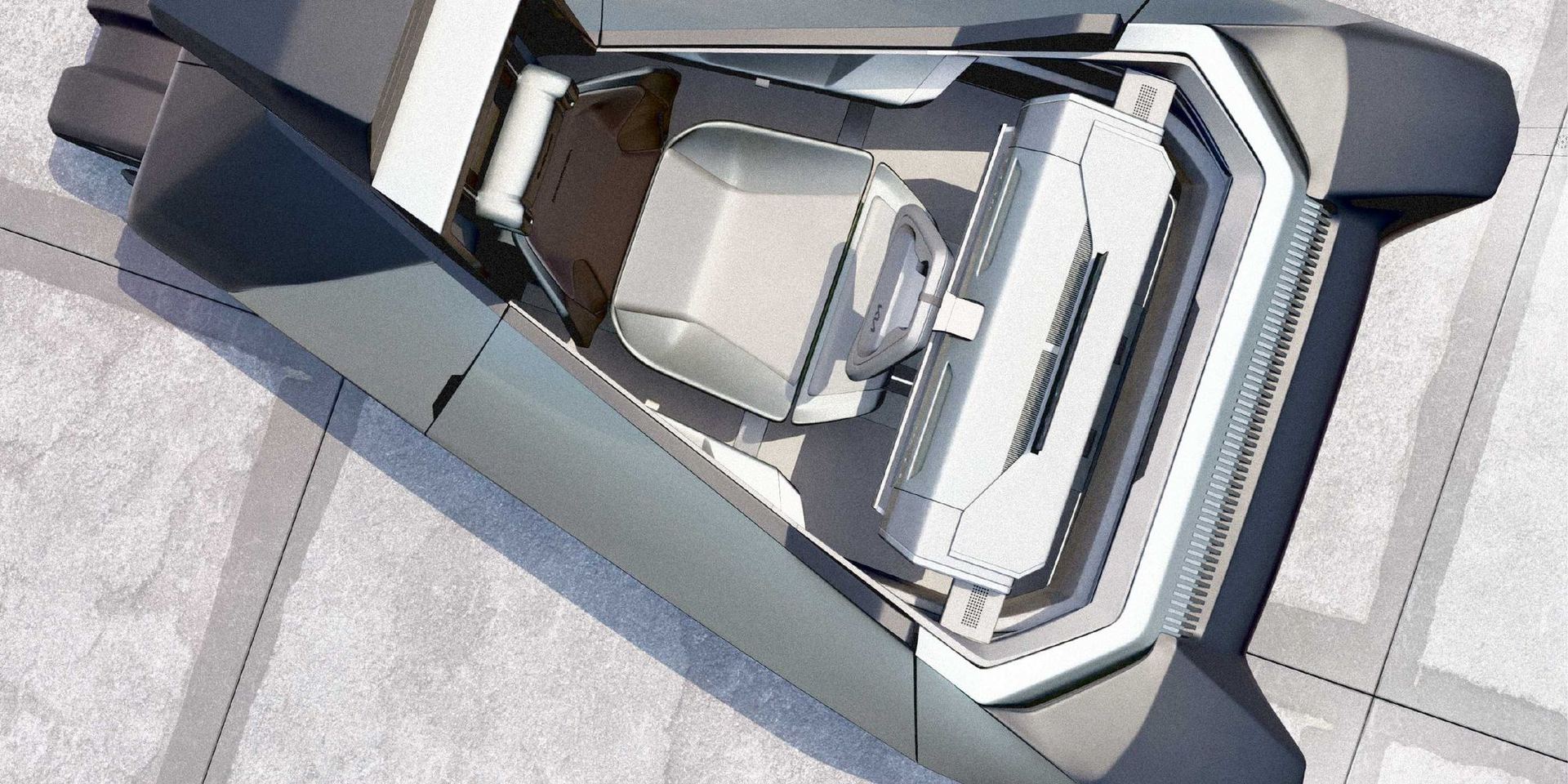

실내 레이아웃

위에서 내려다본 실내입니다. 번호를 누르면 각 요소의 역할이 강조됩니다.

1 2 3 4

1. 1이동형 대시보드승하차 때 앞으로 밀려나 다리 공간을 넓힙니다.
2. 2요크형 스티어링삼각형 모티프의 스티어링이 대시보드와 함께 움직입니다.
3. 3가변 시트높이와 각도를 바꿔 착좌와 입식 자세를 오갑니다.

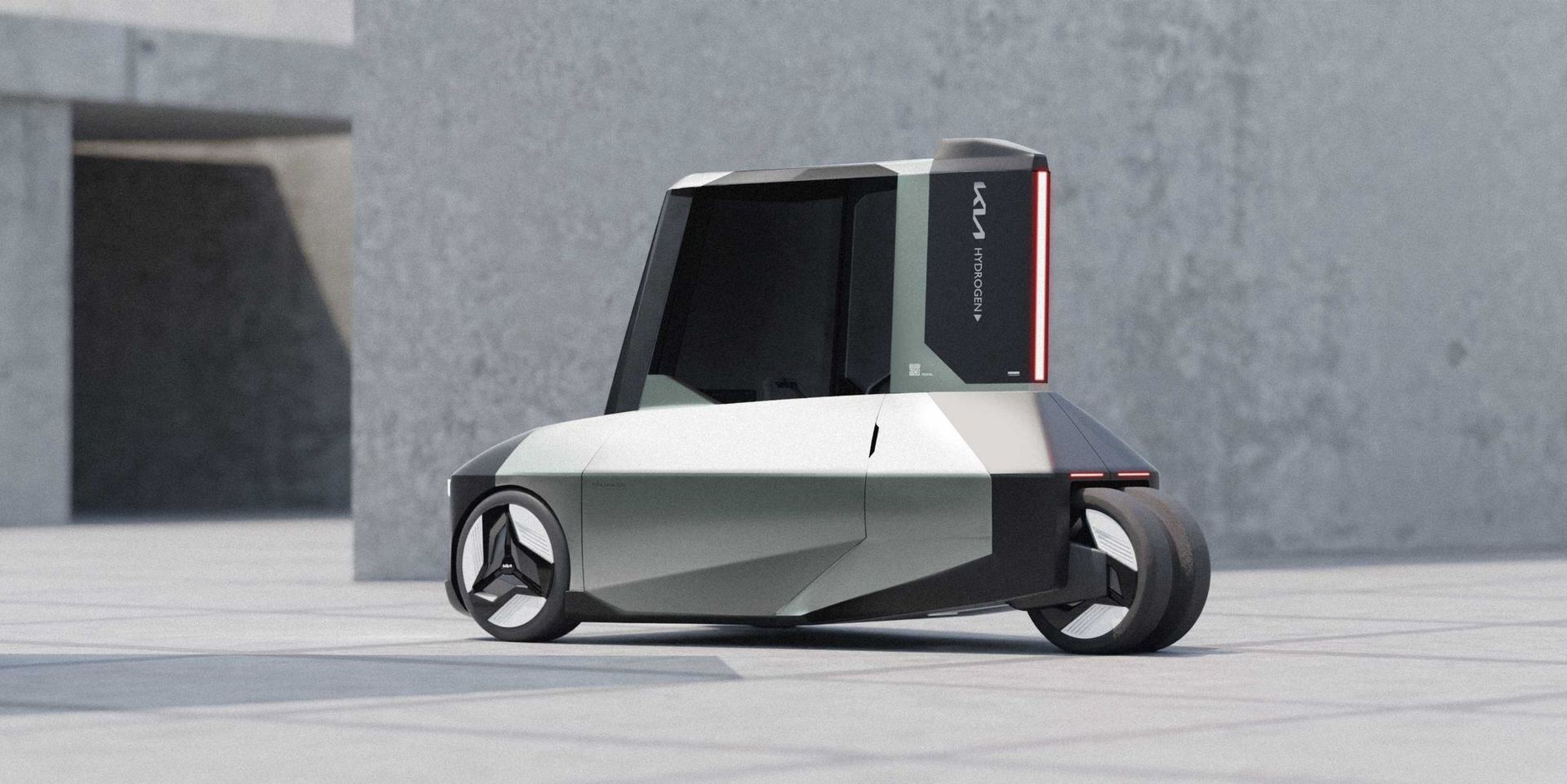

4. 4헤드레스트 · 수소 모듈시트 뒤로 교체식 수소 카트리지 모듈이 섭니다.

탑승 모드

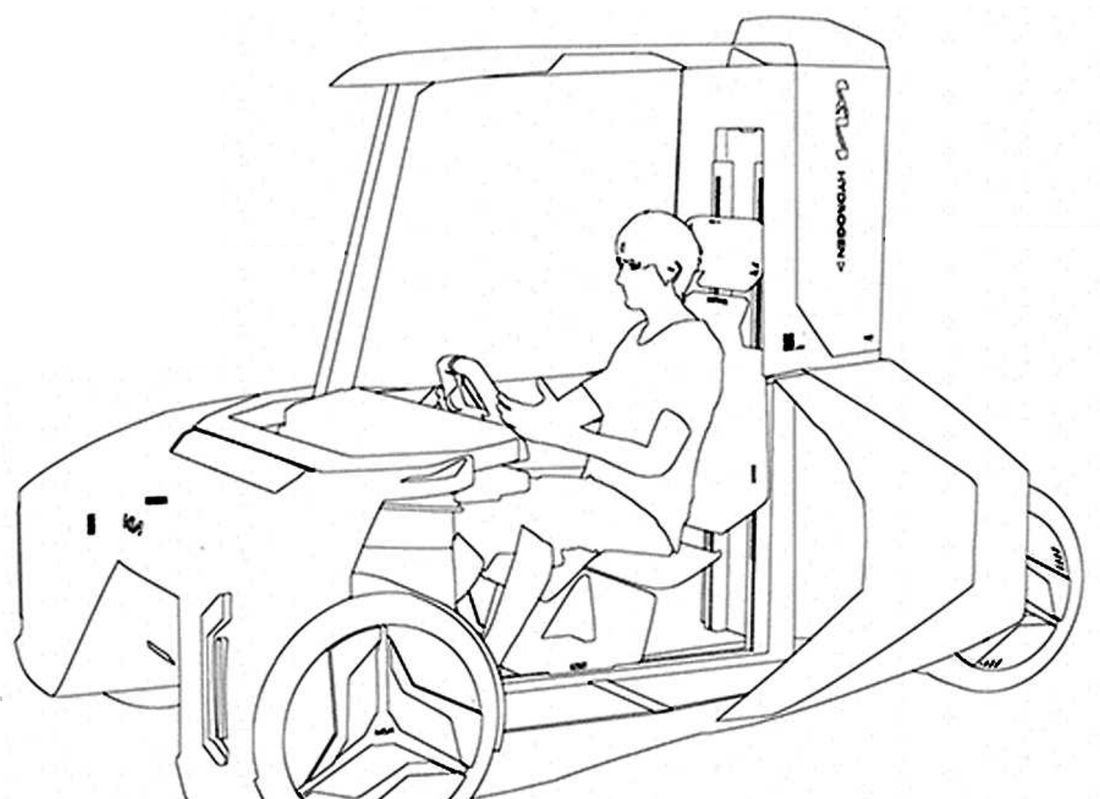

장거리 모드입식 모드

앉아서 멀리, 서서 가까이.

장거리 모드 입식 모드

핸들을 좌우로 끌어 두 자세를 비교해 보세요. 같은 차체 안에서 시트 높이와 각도만 바뀝니다.

UX 시나리오

공유 차량이지만 내 차처럼 맞춰지는 탑승 경험을 설계했습니다.

1. QR로 탑승공유 차량의 QR을 스캔합니다.
2. 체형 인식이용자의 체형 정보를 불러옵니다.
3. 시트 자동 조정시트와 콕핏이 최적 위치로 움직입니다.
4. 자율주행 이동단순한 이동 이상의 경험을 제공합니다.

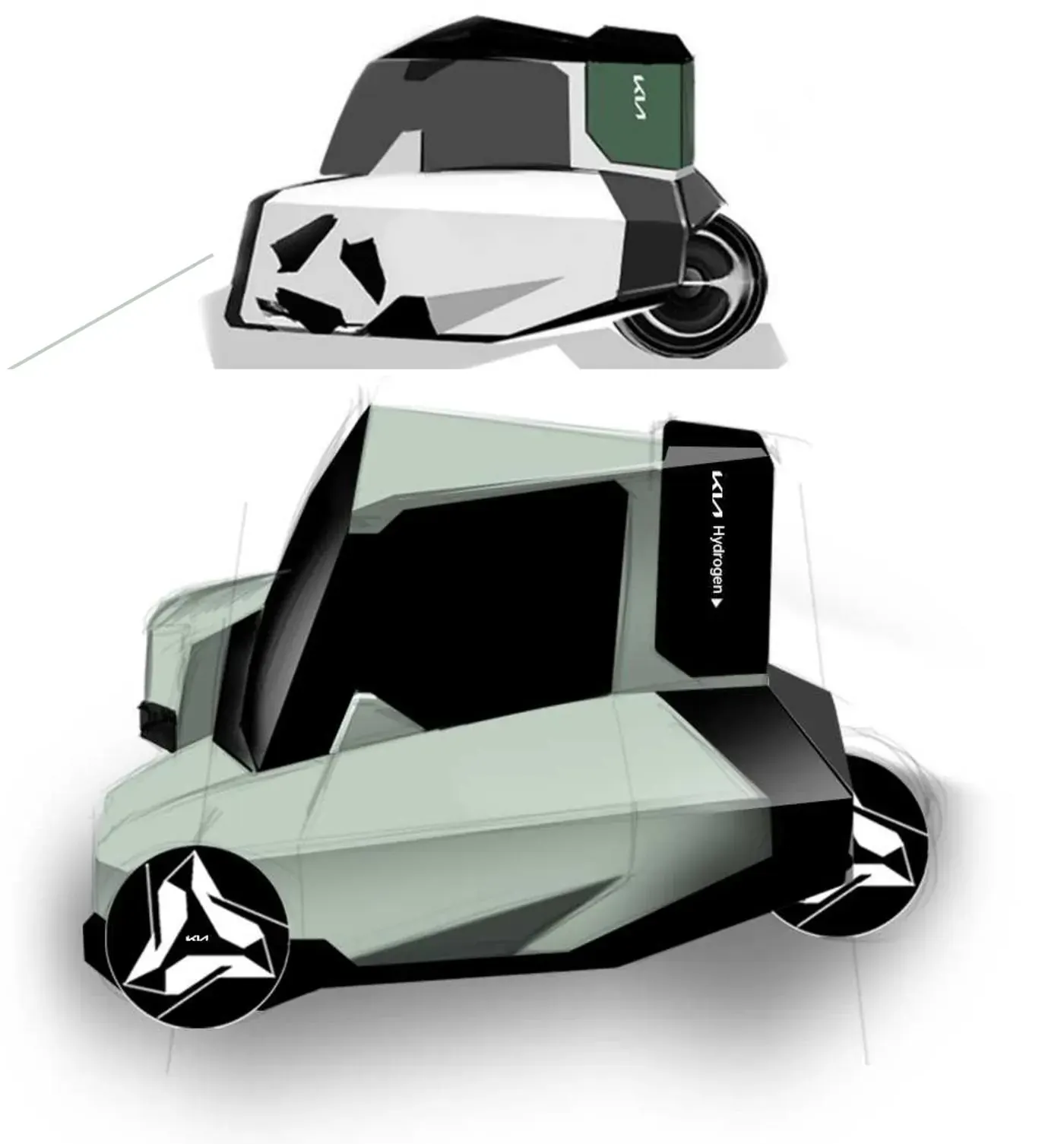

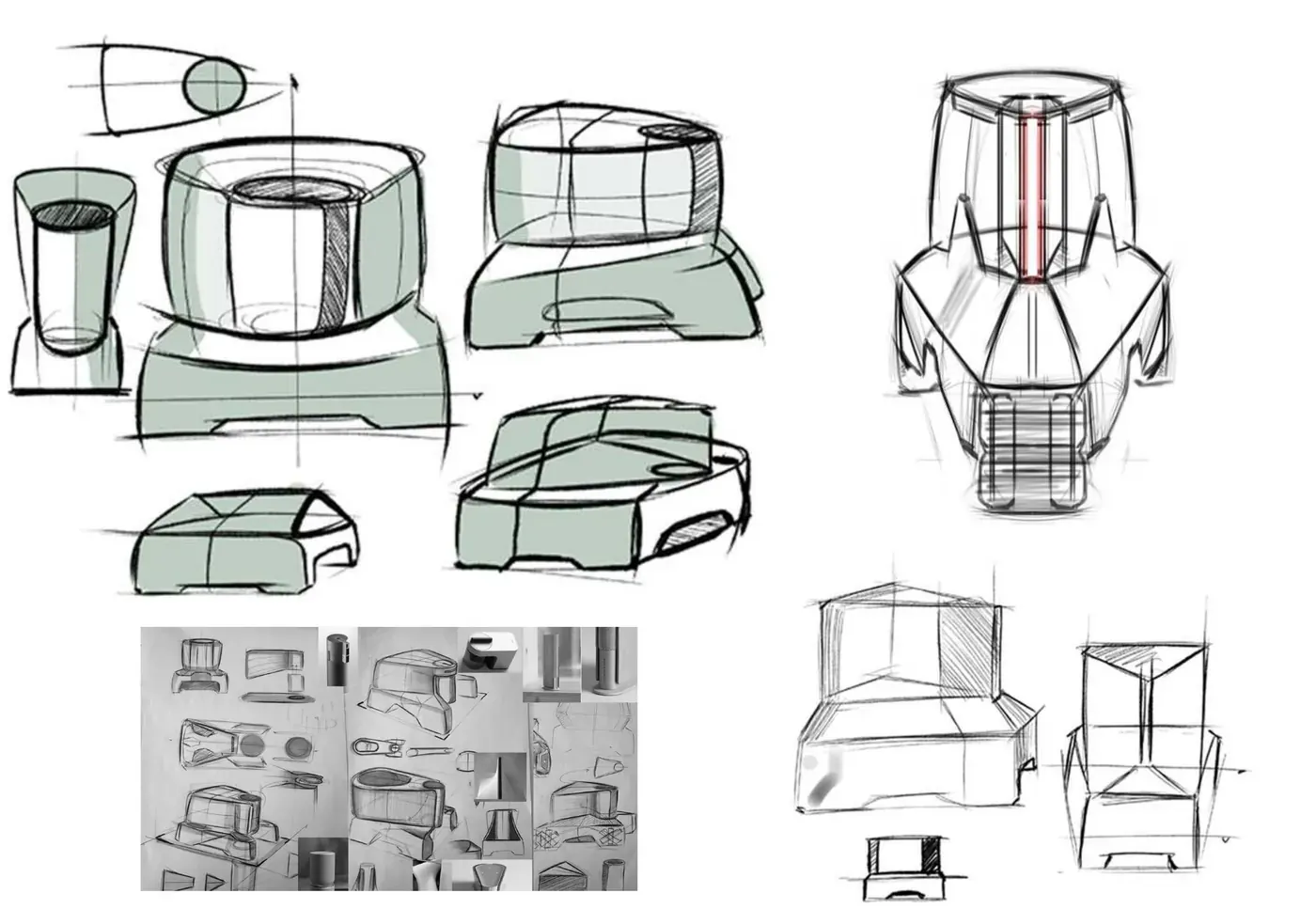

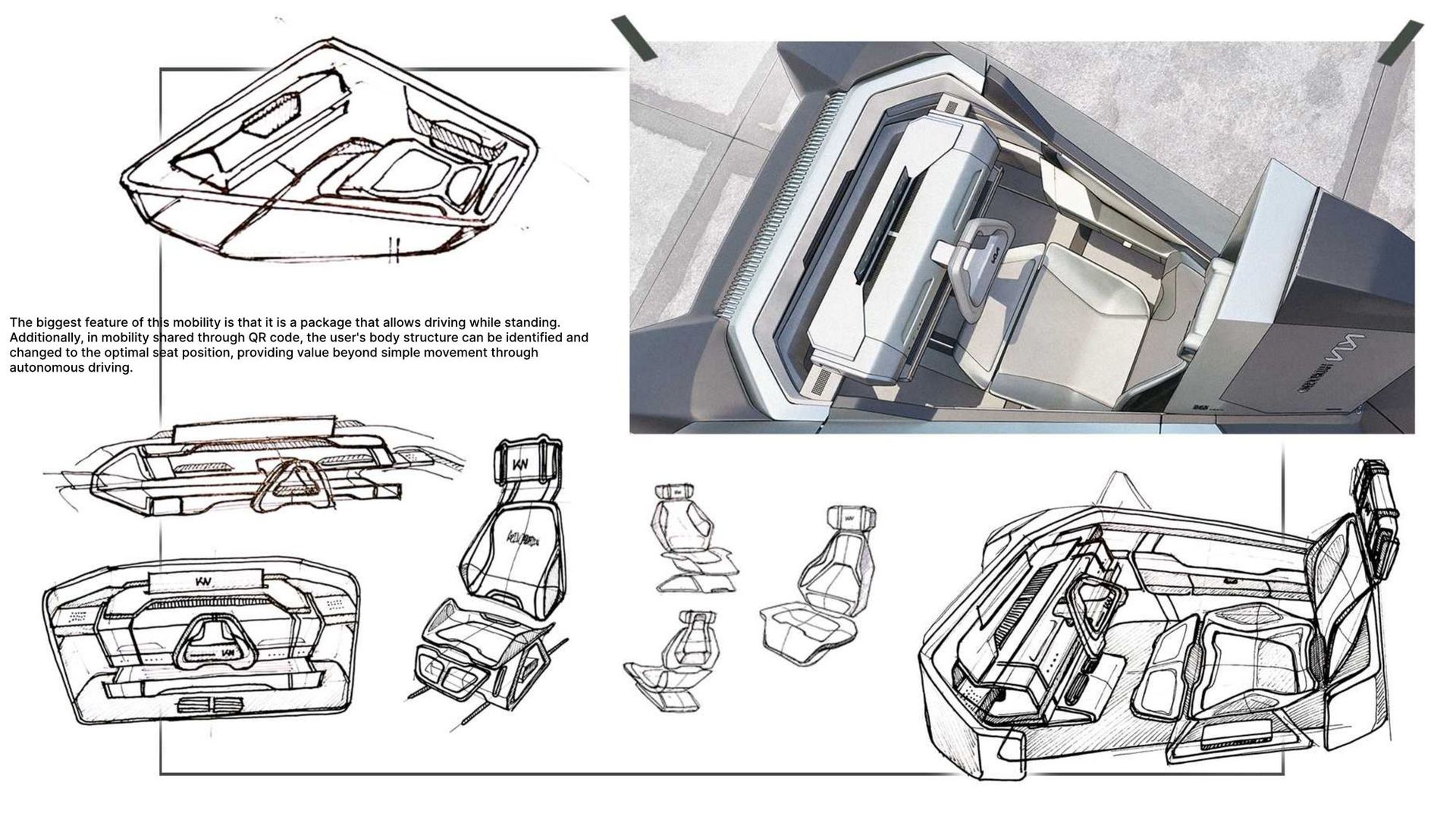

스케치 과정

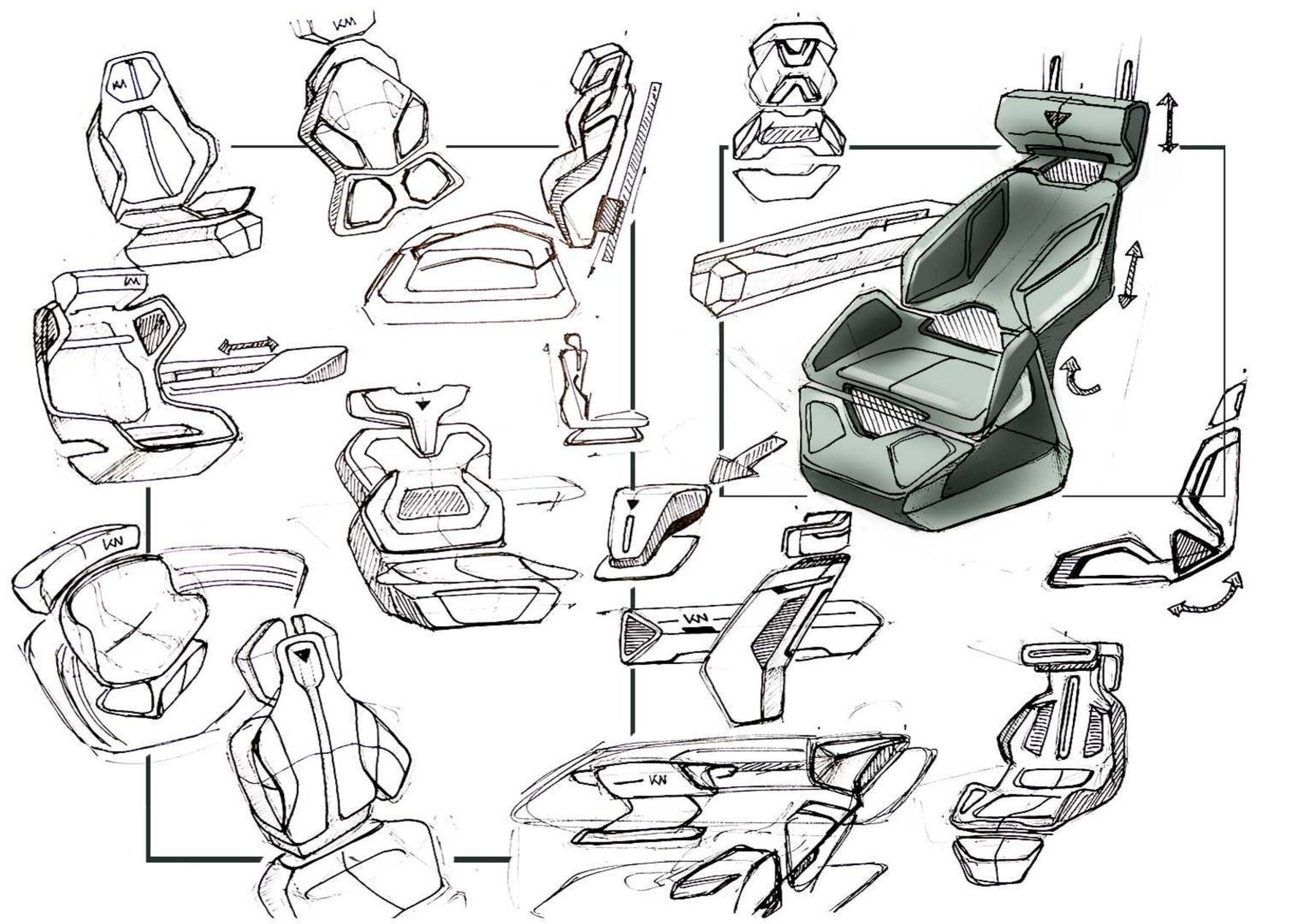

삼각형 평면 안에서 대시보드와 시트를 어떻게 배치할지부터 시작해, 시트 구조와 조작부로 좁혀 갔습니다. 이미지를 누르면 크게 볼 수 있어요.

01 / 03

←→

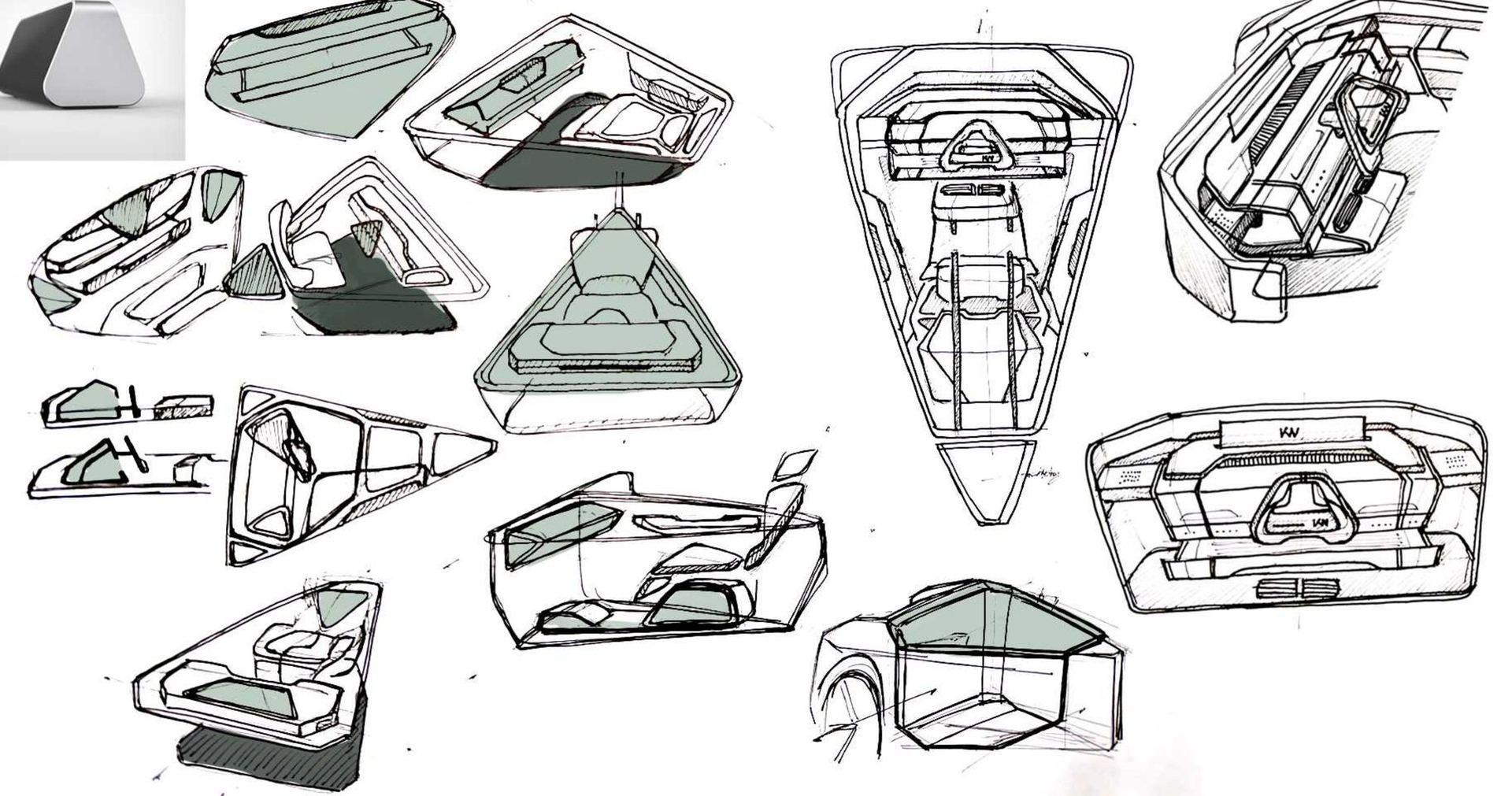

01실내 아이디어

삼각형 평면 안의 대시보드와 시트 배치를 여러 방향으로 그려 보며, 승하차 공간을 만드는 이동형 대시보드 구조를 찾았습니다.

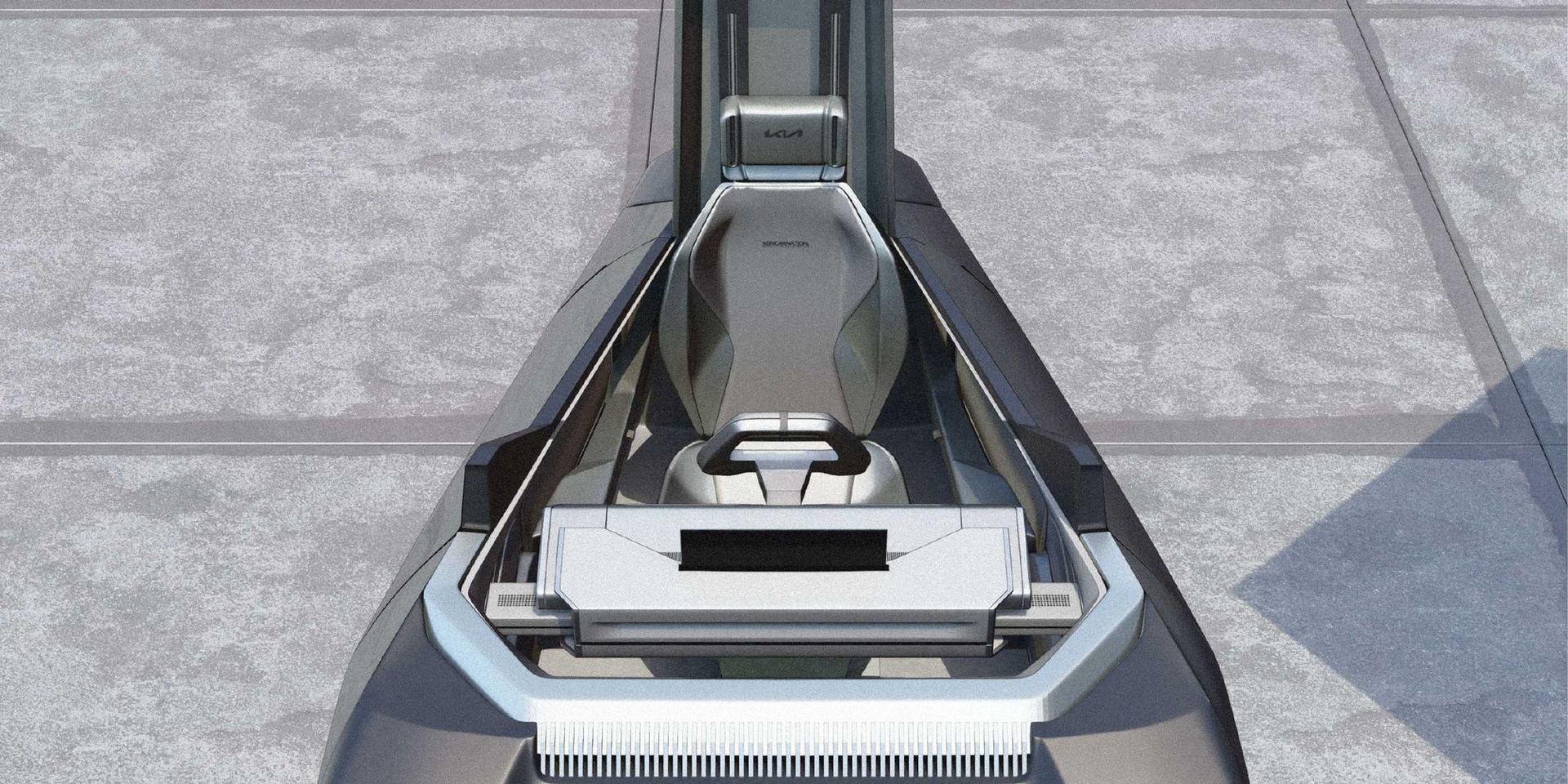

실내 렌더

01 / 04

←→

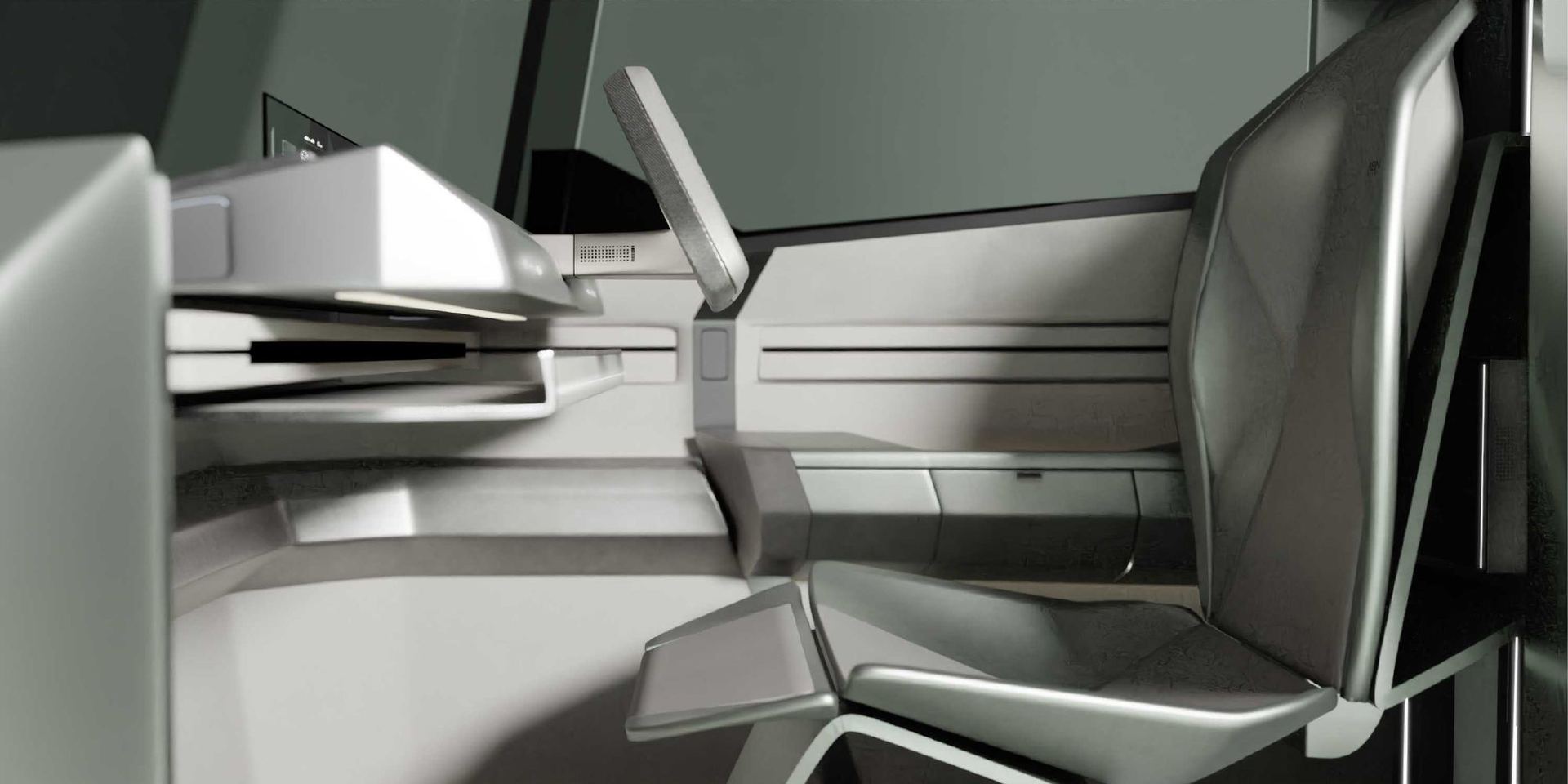

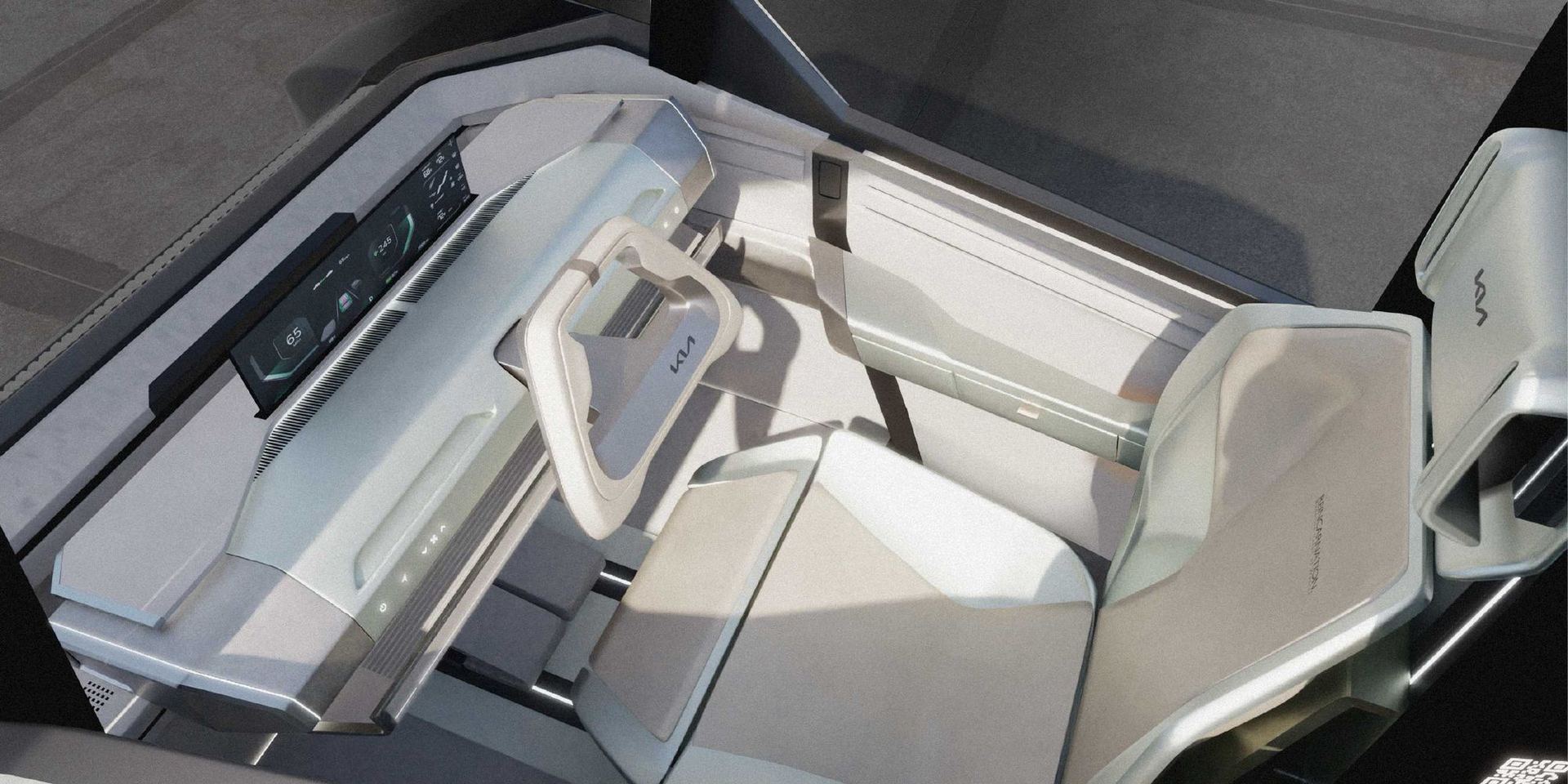

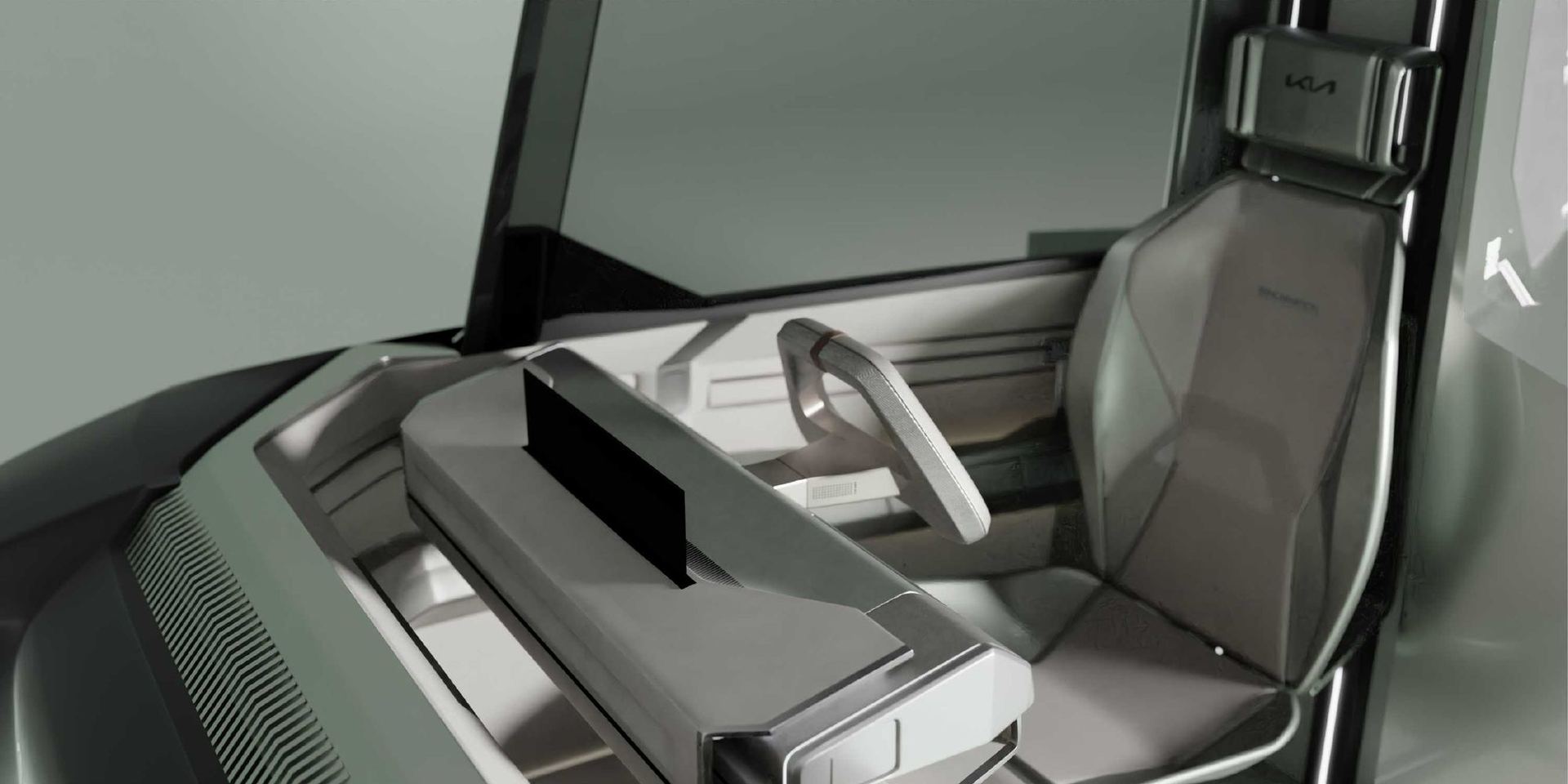

01대시보드와 스티어링

요크형 스티어링과 가로로 긴 디스플레이. 대시보드는 승하차 때 앞으로 밀려납니다.

수거 거점

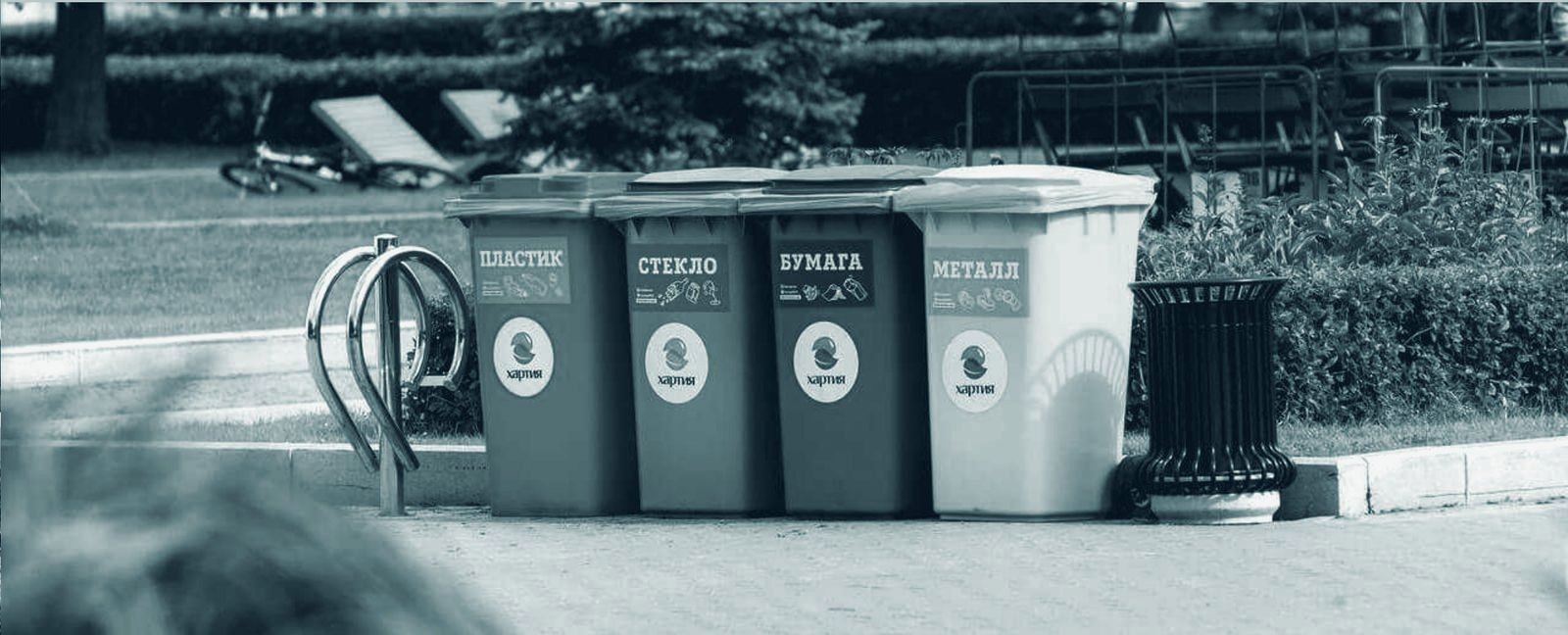

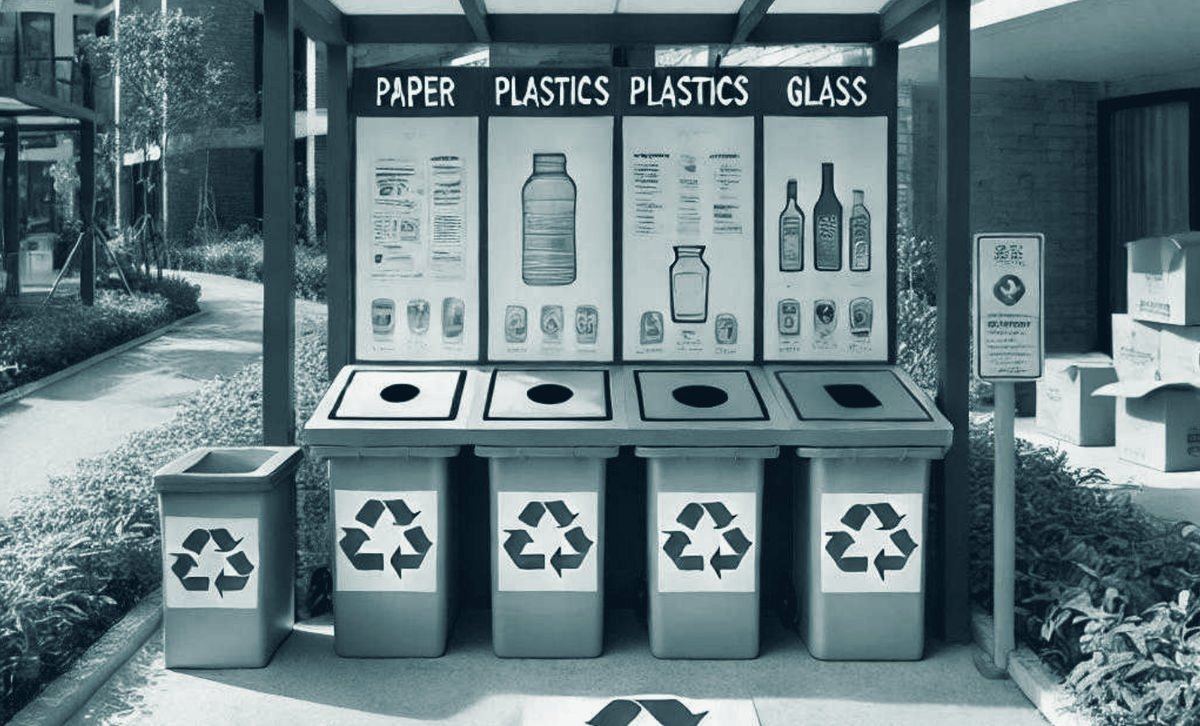

공원과 아파트 단지처럼 플라스틱이 많이 모이는 곳에 거점을 둡니다. 이미 있는 분리수거 동선을 그대로 활용합니다.

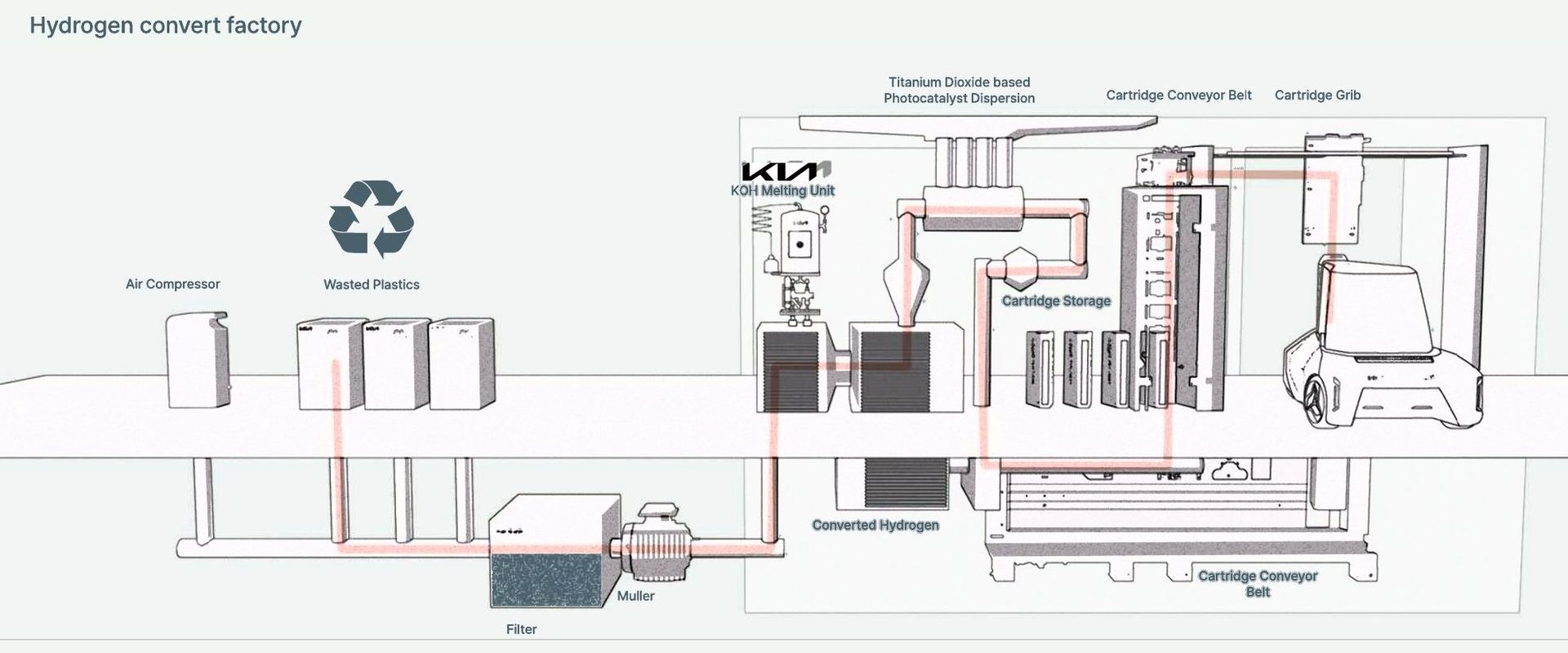

수소 전환 공정

모인 플라스틱은 거점 공장에서 분쇄와 용융, 이산화티타늄 광촉매 공정을 거쳐 수소가 되고, 곧바로 카트리지에 저장됩니다.

공정 순서

1. 공기 압축기
2. 폐플라스틱 투입
3. 필터
4. 분쇄
5. KOH 용융
6. 이산화티타늄 광촉매
7. 수소 전환
8. 카트리지 저장
9. 컨베이어 벨트
10. 카트리지 그립

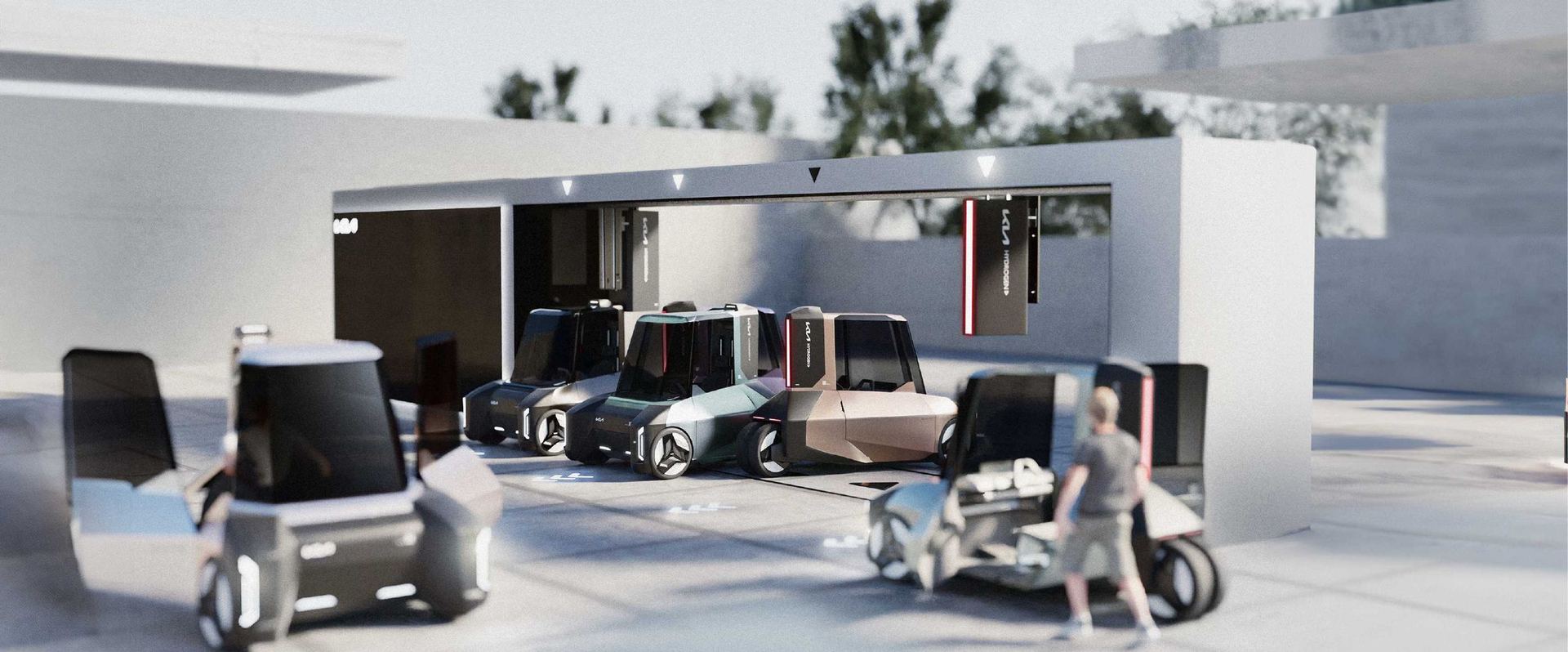

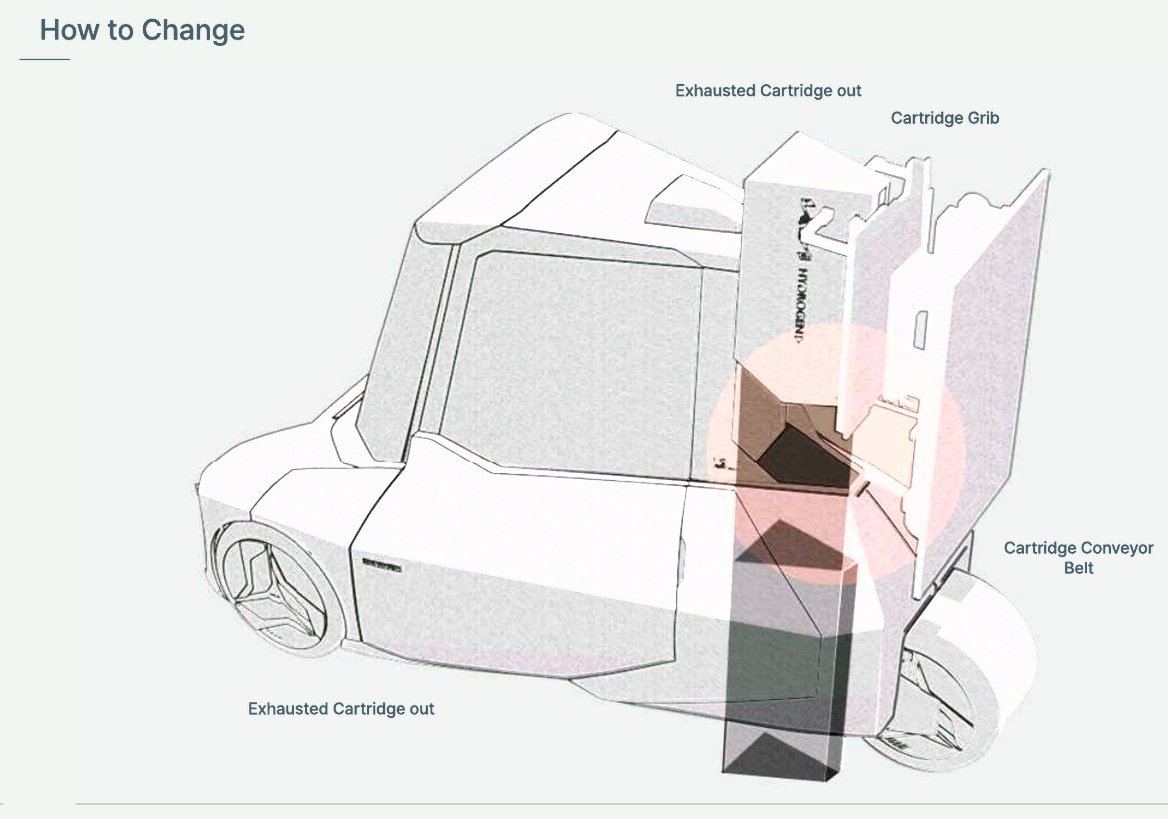

카트리지 교체

기존 수소 충전의 긴 대기 시간을 없애기 위해, 충전 대신 카트리지를 바꾸는 방식을 택했습니다.

1 2 3

1. 1카트리지 그립거점 상부의 그립이 새 카트리지를 잡아 차량 뒤 모듈에 내려 끼웁니다.
2. 2컨베이어 벨트교체용 카트리지가 저장고에서 벨트를 따라 교체 위치로 옮겨집니다.
3. 3사용한 카트리지 배출다 쓴 카트리지는 아래로 빠져 다시 충전 공정으로 돌아갑니다.

순환 구조

수거에서 이동까지 네 단계가 생활권 안에서 반복됩니다. 단계를 누르면 해당 장면을 볼 수 있어요.

1. 01

   수거

   공원과 아파트 단지에서 버려지는 플라스틱을 모읍니다.

2. 02

   자원화

   광촉매 공정으로 폐플라스틱을 수소로 바꿉니다.

3. 03

   교환

   거점에서 다 쓴 카트리지를 새 카트리지로 바꿉니다.

4. 04

   이동

   공유 차량으로 이동하고 생활권 거점으로 돌아옵니다.
